При нанесении промышленных лакокрасочных материалов недостаточно посмотреть прогноз погоды и убедиться, что дождя не ожидается.
Температура воздуха может быть +20 °C, а массивная металлическая конструкция после прохладной ночи — оставаться значительно холоднее. При высокой влажности на поверхности образуется микроконденсат: тонкая плёнка воды, которую не всегда можно увидеть или почувствовать рукой.
Если нанести грунтовку или эмаль на такую поверхность, влага окажется между металлом и лакокрасочным слоем. Поэтому перед началом работ важно измерять не только температуру воздуха, но и температуру самого основания.
Что такое точка росы и почему она зависит от влажности
Точка росы — это температура, при которой водяной пар, содержащийся в воздухе, начинает конденсироваться на поверхности.
Например, если точка росы составляет +14 °C, то металл, охладившийся до этой температуры или ниже, может покрыться влагой, даже если дождя не было.
Чем выше относительная влажность, тем ближе точка росы к температуре воздуха.
При температуре воздуха +20 °C:
- при влажности 50% точка росы составляет около +9 °C;
- при влажности 70% — около +14 °C;
- при влажности 85% — уже около +17 °C;
- при влажности 90% — около +18 °C.
В последнем случае между температурой воздуха и началом образования конденсата остаётся совсем небольшой промежуток.
Оценке вероятности образования конденсата на стальных поверхностях перед нанесением покрытий посвящён международный стандарт ISO 8502-4:2017. Метод предусматривает измерение температуры воздуха, относительной влажности и температуры стали.
Что происходит, если нанести ЛКМ на влажную поверхность
Влага мешает нормальному контакту лакокрасочного материала с основанием. В результате могут возникнуть:
- ухудшение адгезии;
- пузыри и локальные вздутия;
- пятна и неоднородность плёнки;
- отслоение покрытия;
- условия для развития подплёночной коррозии;
- сокращение срока до ремонтного окрашивания.
Дефект может проявиться не сразу. После нанесения покрытие иногда выглядит нормально, но со временем на отдельных участках появляются вздутия, следы коррозии или отслоения.
Главное технологическое правило
Температура окрашиваемой поверхности должна быть не менее чем на 3 °C выше точки росы, если техническое описание конкретного ЛКМ не устанавливает другие требования.
Запас нужен потому, что температура и влажность на объекте постоянно меняются. Металл может охлаждаться, влажность — повышаться, а условия на разных участках большой конструкции — отличаться.
Требование о превышении температуры поверхности над точкой росы встречается и в технических описаниях продукции «Стройлайн». Например, для огнезащитного покрытия указано, что температура окрашиваемой поверхности должна быть минимум на 3 °C выше точки росы.
Как определить точку росы на объекте
Для проверки условий потребуются три показателя:
- Температура воздуха.
- Относительная влажность воздуха.
- Температура окрашиваемой поверхности.
Измерить их можно с помощью:
- термогигрометра — для температуры и влажности воздуха;
- таблицы, калькулятора или приложения — для определения точки росы;
- контактного термометра или пирометра — для проверки температуры металла.
Практический нюанс
При работе с пирометром необходимо учитывать свойства поверхности. Блестящий неокрашенный металл отражает инфракрасное излучение, поэтому бесконтактный прибор может показать неверную температуру.
Для ответственных измерений используют контактный датчик либо настраивают коэффициент излучения пирометра в соответствии с инструкцией прибора. Производители измерительного оборудования также предупреждают, что отражающие металлические поверхности способны заметно искажать показания инфракрасных термометров.
Пример расчёта
Предположим, на объекте зафиксированы следующие условия:
- температура воздуха — +20 °C;
- относительная влажность — 70%;
- точка росы по таблице — примерно +14 °C.
Прибавляем необходимый запас:
+14 °C + 3 °C = +17 °C
Следовательно, температура металлической поверхности должна быть не ниже +17 °C.
Если прибор показывает +15 или +16 °C, наносить материал рискованно, хотя воздух прогрет до +20 °C и металл визуально выглядит сухим.
При более точном расчёте точка росы в этих условиях составляет около +14,4 °C, а безопасный ориентир — около +17,4 °C. Поэтому при ответственных работах не стоит округлять запас в меньшую сторону.

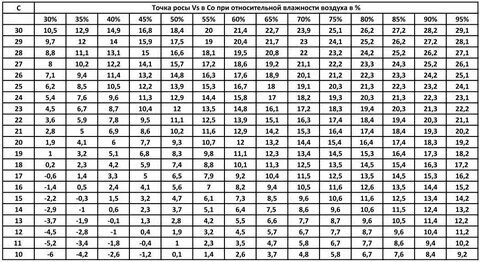

Ориентировочная таблица точки росы
Значения в таблице ориентировочные и округлены до целых градусов. Для ответственных работ следует использовать исправные измерительные приборы и точный расчёт точки росы.
Чтобы определить минимальную допустимую температуру металла, к значению из таблицы прибавляют 3 °C либо используют требование, указанное в техническом описании выбранного материала.
Когда риск образования конденсата особенно высок
Контролировать условия необходимо в течение всей работы, но особенно внимательно — в следующих ситуациях:
- утром после прохладной ночи;
- после резкого потепления;
- при высокой относительной влажности;
- при окраске массивных металлоконструкций;
- рядом с водоёмами и на прибрежных объектах;
- внутри плохо проветриваемых помещений;
- при работе с резервуарами, трубопроводами и оборудованием, температура которых отличается от температуры воздуха;
- при заметных суточных перепадах температуры.
Например, утром воздух может быстро прогреться, а толстая металлическая балка ещё несколько часов будет сохранять ночную температуру. Внешне условия выглядят подходящими, но поверхность остаётся холодной и находится в зоне риска.
Измерения желательно проводить не в одной случайной точке, а на нескольких участках конструкции — в тени, на солнце, ближе к земле и в местах с разной толщиной металла.
Как точка росы связана с выбором промышленного ЛКМ
Даже качественный и правильно подобранный материал не компенсирует нарушение технологии нанесения.
В техническом описании ЛКМ обычно указывают:
- допустимую температуру воздуха;
- температуру поверхности;
- максимальную относительную влажность;
- требования к подготовке основания;
- способ нанесения;
- время высыхания;
- межслойный интервал;
- необходимость учитывать точку росы.
Эти параметры могут различаться у разных материалов. Поэтому нельзя автоматически переносить условия нанесения одной грунтовки или эмали на другую.
Например, на странице грунт-эмали ХВ-0278 указаны допустимый температурный диапазон нанесения и ограничение по относительной влажности. Точные условия работы необходимо проверять по техническому описанию конкретной партии и продукта.
Вывод
Контроль точки росы — не лишняя формальность и не усложнение процесса.
Несколько измерений перед началом работ помогают понять, действительно ли поверхность готова к окрашиванию. Это снижает риск пузырей, отслоения и подплёночной коррозии, но не отменяет других требований: очистки и обезжиривания основания, соблюдения толщины слоя, межслойных интервалов и технологии нанесения.
Хорошее покрытие начинается не только с правильно выбранного ЛКМ, но и с правильно оценённых условий на объекте.
Нужна консультация по подбору ЛКМ?
Специалисты «Стройлайн» помогут подобрать промышленный материал под условия объекта и уточнить требования к подготовке поверхности, нанесению и эксплуатации покрытия.
Для консультации желательно указать:
- тип и состояние поверхности;
- условия эксплуатации;
- температуру и влажность при проведении работ;
- способ нанесения;
- площадь окрашивания;
- требования к системе покрытия.
