Эмаль ХС-436 «Стройлайн»
ХС-436
Назначение
Защита от коррозии подводной и надводной части, в том числе района ватерлинии корпусов судов, включая суда ледового плавания, гидротехнических сооружений, а также для противокоррозионной защиты металлоконструкций, эксплуатирующихся в атмосферных условиях. Материал двухупаковочный на основе виниловой и эпоксидной смол.

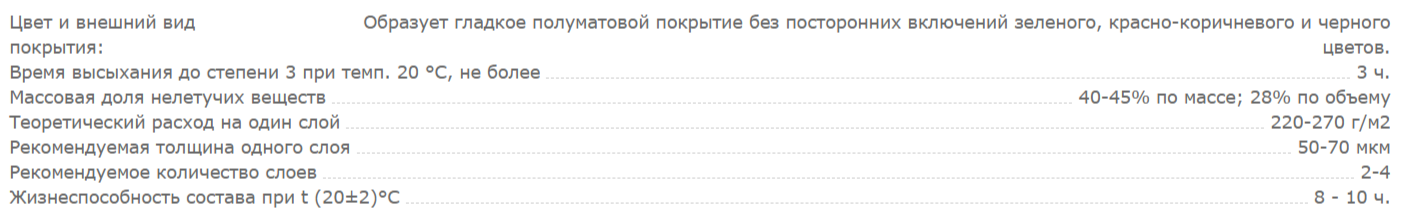

Свойства
Обладает высокими противокоррозионными свойствами, водостойкостью, атмосферостойкостью, маслобензостойкостью, стойкостью к истиранию. Срок службы покрытия эмалью при соблюдении установленной технологии нанесения: 3-х слойного для района ПВЛ-2 года, 4-х слойного для подводной части - 4 года. Допускается по эмали ХС-436 нанесение штатных противообрастающих покрытий.
Защита от коррозии подводной и надводной части, в том числе района ватерлинии корпусов судов, включая суда ледового плавания, гидротехнических сооружений, а также для противокоррозионной защиты металлоконструкций, эксплуатирующихся в атмосферных условиях. Материал двухупаковочный на основе виниловой и эпоксидной смол.
Свойства
Обладает высокими противокоррозионными свойствами, водостойкостью, атмосферостойкостью, маслобензостойкостью, стойкостью к истиранию. Срок службы покрытия эмалью при соблюдении установленной технологии нанесения: 3-х слойного для района ПВЛ-2 года, 4-х слойного для подводной части - 4 года. Допускается по эмали ХС-436 нанесение штатных противообрастающих покрытий.
Подготовка поверхности:
Предварительное грунтование поверхности металла грунтовками ВЛ-02, ВЛ-023, ЭП-0263C. Допускается нанесение эмали ХС-436 по подвергнутым абразиво-шлифовальной обработке старым прочнодержащимся покрытиям на виниловой, хлоркаучуковой и эпоксидной основах (при наличии сомнений по совместимости эмали и старого покрытия рекомендуется провести пробное окрашивание на небольшом участке поверхности). В случае нанесения эмали по чистому металлу подготовка поверхности осуществляется по ГОСТ 9.402-2004 (ИСО 8501-1:1988).
Способ нанесения:
Безвоздушным распылением, кистью. Для приготовления композиции основу эмали смешивают с отвердителем, тщательно перемешивают и выдерживают в течение 20-30 минут до нанесения. Соотношение отвердителя и основы указывается в документе о качестве на каждую партию материала. Подготовленную эмаль наносят на поверхность защищаемого металла при температуре от - 15 °С до + 30 °С и относительной влажности воздуха не выше 80 %. Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3 °С. После высыхания одного слоя (3 часа при температуре 20°С) аналогично наносят последующие слои эмали.
Разбавитель:
Растворитель Р-4 или ацетон в количестве не более 10 % по массе.
Очистка инструментов:
Растворитель Р-4 или ацетон.
Отвердитель:
предположительное соотношение отвердителя и основы:
Предварительное грунтование поверхности металла грунтовками ВЛ-02, ВЛ-023, ЭП-0263C. Допускается нанесение эмали ХС-436 по подвергнутым абразиво-шлифовальной обработке старым прочнодержащимся покрытиям на виниловой, хлоркаучуковой и эпоксидной основах (при наличии сомнений по совместимости эмали и старого покрытия рекомендуется провести пробное окрашивание на небольшом участке поверхности). В случае нанесения эмали по чистому металлу подготовка поверхности осуществляется по ГОСТ 9.402-2004 (ИСО 8501-1:1988).
Способ нанесения:
Безвоздушным распылением, кистью. Для приготовления композиции основу эмали смешивают с отвердителем, тщательно перемешивают и выдерживают в течение 20-30 минут до нанесения. Соотношение отвердителя и основы указывается в документе о качестве на каждую партию материала. Подготовленную эмаль наносят на поверхность защищаемого металла при температуре от - 15 °С до + 30 °С и относительной влажности воздуха не выше 80 %. Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3 °С. После высыхания одного слоя (3 часа при температуре 20°С) аналогично наносят последующие слои эмали.
Разбавитель:
Растворитель Р-4 или ацетон в количестве не более 10 % по массе.
Очистка инструментов:
Растворитель Р-4 или ацетон.
Отвердитель:
предположительное соотношение отвердителя и основы:
- 100 : 2 для АФ-2
- 100 : 2,5 для ДТБ-2
Материал огнеопасен! Материалы по параметрам острой токсичности относятся к 3 классу опасности (умеренно опасные вещества) по ГОСТ 12.1.007. Обладают раздражающим действием на кожные покровы и слизистые оболочки глаз и верхних дыхательных путей. При проведении окрасочных работ, а также после их окончания необходимо тщательно проветрить помещение. Использовать средства индивидуальной защиты (респиратор, перчатки и т.д.) Для защиты рук применять резиновые перчатки и специальные пасты. Не смешивать с другими красками.
Условия и гарантийный срок хранения:
Хранить грунтовку в помещении, в плотно закрытой таре, исключив попадание на нее прямых солнечных лучей и влаги при температуре окружающего воздуха от минус 30 °С до плюс 30 °С. Допускаются хранение и транспортировка эмали при температуре ниже минус 20 °С в течение не более 1-го месяца.
Срок хранения:
12 месяцев со дня изготовления.
Условия и гарантийный срок хранения:
Хранить грунтовку в помещении, в плотно закрытой таре, исключив попадание на нее прямых солнечных лучей и влаги при температуре окружающего воздуха от минус 30 °С до плюс 30 °С. Допускаются хранение и транспортировка эмали при температуре ниже минус 20 °С в течение не более 1-го месяца.
Срок хранения:
12 месяцев со дня изготовления.
С этим товаром покупают
